半たわみ舗装 セメントミルク注入工法!!

みなさんこんにちわ!!

いつも皆さんが通っている道路の
あの真っ黒なよく見る舗装の他にも
色んな舗装の種類があるのを知ってますか?

舗装と一言に言ってもその材質や構造
それから機能から使用用途が変わったりと

色々な舗装があるんですヾ(´ε`*)ゝ

今日はその色々ある舗装の中から
半たわみ舗装という舗装を紹介します

はい、こちらはよく見る黒い舗装ですね

とは言ってもこの舗装・・・実は
開粒度アスファルト合材という材料を使っていて

この舗装の断面の構造を見てみると
隙間がいっぱいあるのが分かるんですが
その隙間から水が下に流れていく仕組みです

この舗装に今回はセメントミルクを注入します

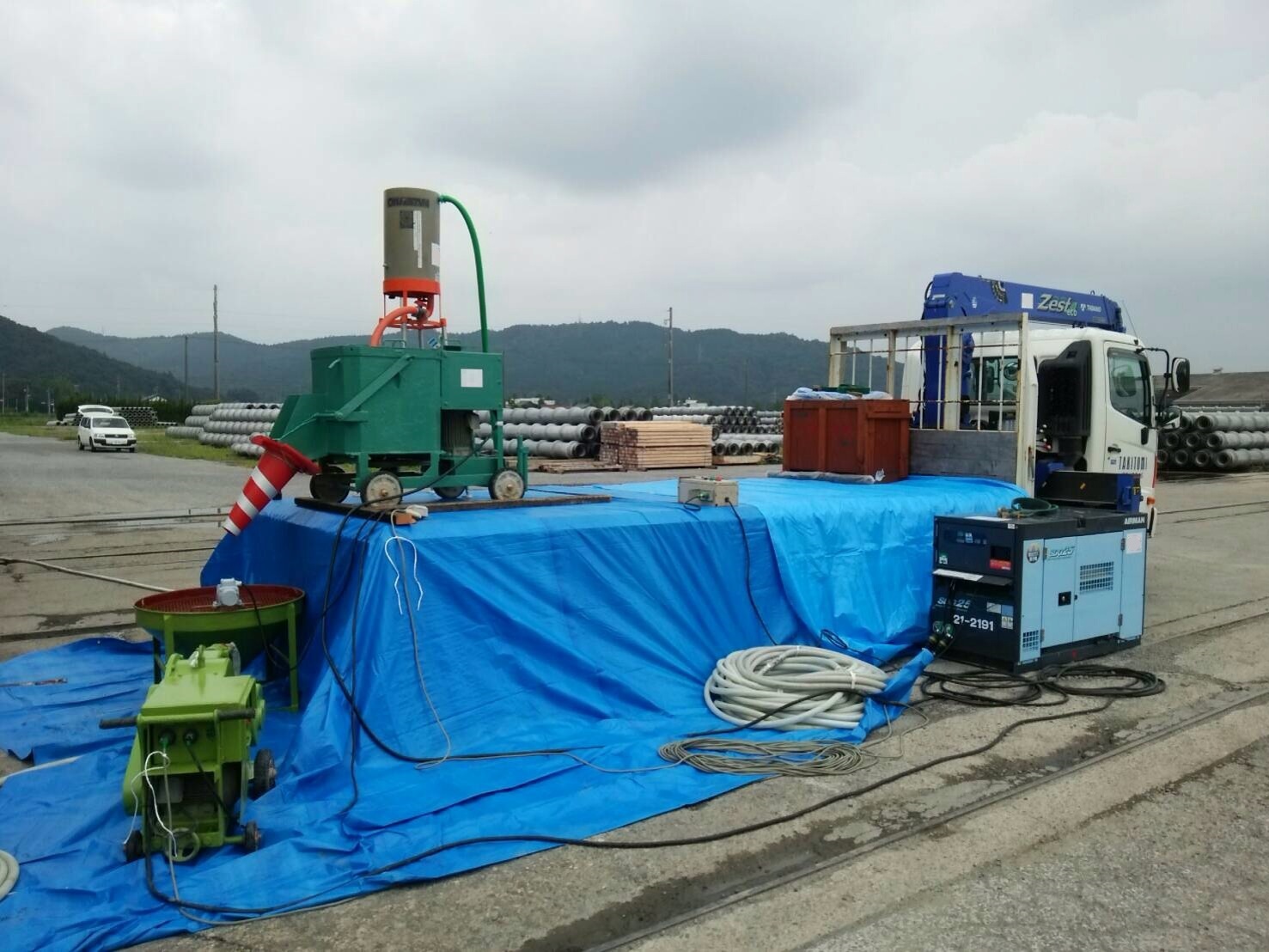

その為に今回の工事では
こんな感じのプラント設備を
ドドーンと組み立てました

施工面積が広い場合は
注入作業は専門業者にお願いしますが

今回は自社での施工となりました

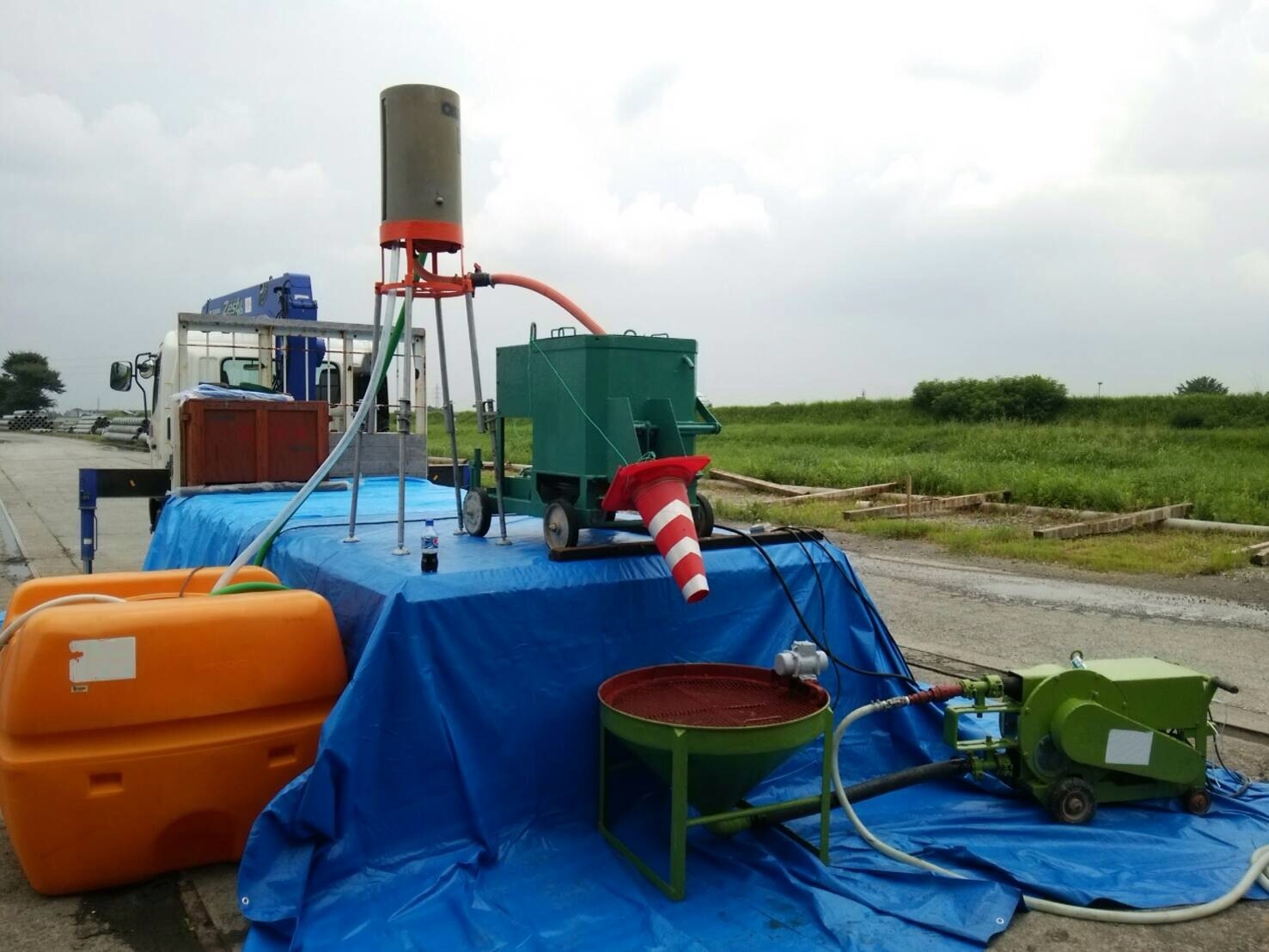

この写真の左側にあるオレンジのタンクには
水が入っていて、その水を上の高い所にある
水量器に汲み上げてオレンジ色のホースの先にある

ミキサーへと流していきます

この緑色の四角いミキサーで
セメントを水と撹拌させて

その下に置いてあるホッパーと呼ばれる
漏斗の様な形の所へ流れたセメントは
更に先にホースで繋がれた

グラウトポンプへ流れていって
ホースの先からドバドバと出ていくんです

・・・わかりました?w

分からなかったら申し訳ないですが
ホースの先からセメントが出てる

ということさえ分かればOKですd(゚∀゚)b笑

こんな感じでセメントミルクを
舗装の上にドバドバと撒いていって
ゴムのレーキでしっかりと舗装に入れ込みます

さっきのプラントを見てもらうと解りますが
ホースには当然長さの限界があって
プラントも移動ができないので

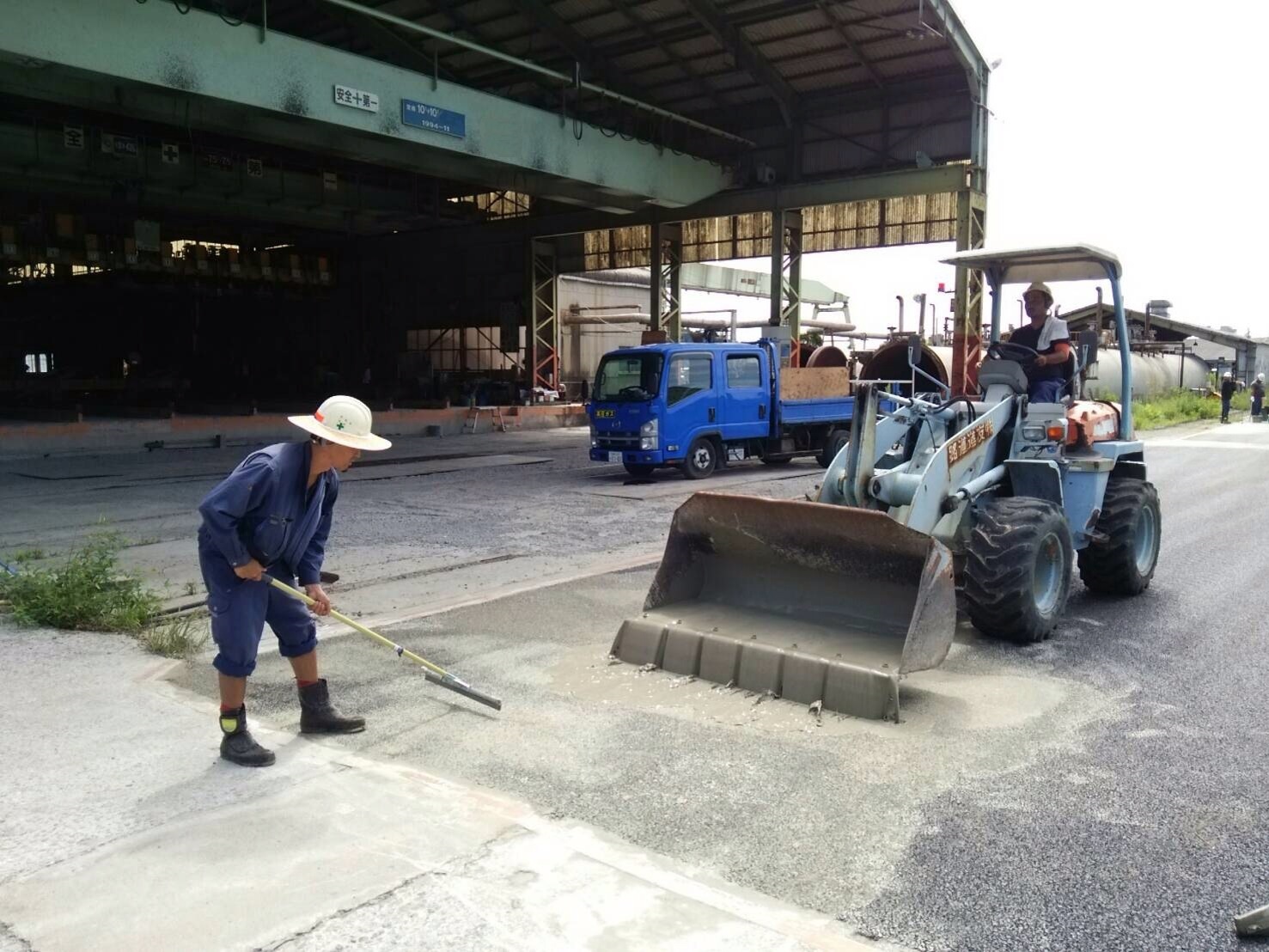

ホースで届かないところは
こんな感じで流し込んでいきます

ちょっと面白そうw

この写真を見た時になぜか
中学生の頃、友人の机に牛乳をぶちまけ
盛大に怒られたことを思い出しました

わざとだったんですが申し訳なく思っています

あれがミルクではなくセメントミルクだったら
もしかしたら違う結果になってたかもしれません

そんなどうでも良い話は置いといて

先ほどのプラントから作られた
セメントミルクがホッパーへ流れる様子です

こんな感じで大きな骨材などを
網で除去していくのですが

注目すべき所はそこじゃないんです

この中で友進道路が誇る最新技術が
大活躍しているんです

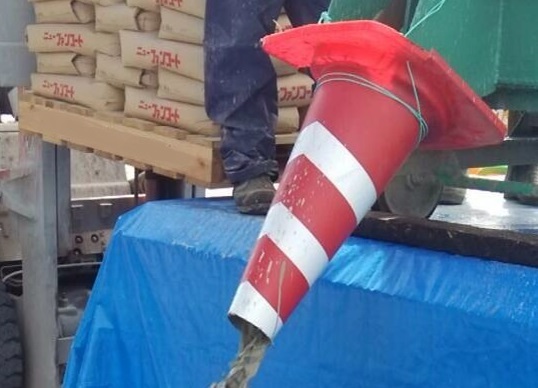

それがこちら

工事現場でよく見かける
カラーコーンじゃないかですって?

違います、これはカラーコーンではなく
友進道路岩田式ノズル

この岩田式ノズルによって
セメントミルクを下に綺麗に流すことが可能になり
セメントミルクの飛散防止にもなる優れもの

※決してカラーコーンではありません

こんな感じで岩田式ノズルから出てきた
セメントミルクを舗装に注入して

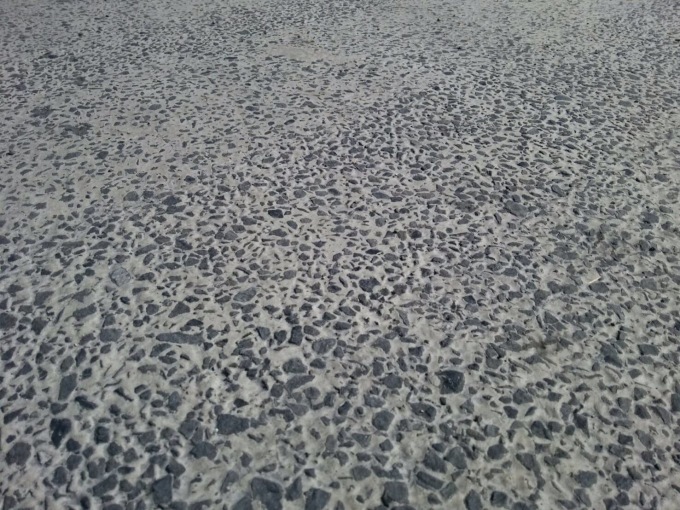

完成した半たわみ舗装がこちら

開粒度の隙間に綺麗に注入されてますd(゚∀゚)b

でもここで気付いた人も居るかもしれませんが
隙間にこんなセメントを入れてしまったら

目が詰まってしまってしまいます!!

開粒度アスファルトの意味がないΣ(д゚||)

これってやっちゃダメな事なんじゃ・・・・

なんて間抜けなことはしませんd(゚∀゚)b

実はこの半たわみ舗装というのは
舗装のたわみ性コンクリート舗装の丈夫さ
この2つを併せ持った

ハイブリッドな舗装なんですヾ(´ε`*)ゝ

両方の特性の良いところを合わせた
ハイブリッドな舗装なんですヾ(´ε`*)ゝ

もう一度言います

ハイブリッドな舗装

ちょっとカッコ良かったので言い過ぎました・・・

このセメントミルクを注入した
半たわみ舗装のように

舗装と一言に言っても色々な種類の
色々な用途で使い分けられた舗装があって
その場所に適した舗装が施されていますd(゚∀゚)b

一般の道路や交通量の多い道路
それから高速道路の料金所やパーキングエリア

歩道と車道の舗装だったり駐車場の舗装
公園やテーマパークなどの園路の舗装など
色々な違いが見つけられると思うので

見る機会があったら注意深く観察してみてくださいヾ(∇')

きっと今まで知らなかった
色んな舗装が見つかると思いますよd(゚∀゚)b
